物联网+射频：TI CC1352R在“无电池传感器”中的应用——能量收集与射频唤醒实战
在江苏某智慧农业示范园里，技术员老王蹲在大棚边调试设备：“以前每个土壤湿度传感器要半年换一次电池，现在用了TI CC1352R，传感器自己‘吃’环境里的射频能量，半年都不用管！” 这句话揭开了物联网（IoT）传感器的“无电池革命”——当传统电池供电传感器因维护成本高、寿命短成为痛点时，TI CC1352R凭借“低功耗+射频唤醒+能量收集”的组合，正重新定义“自供电传感器”的可能性。
一、无电池传感器的“生存挑战”：能量从哪来？何时唤醒？
传统物联网传感器依赖电池供电，但在野外、工业设备内部等场景中，电池更换成本高（如森林监测传感器需攀爬维护）、环境影响大（废旧电池污染）。无电池传感器的核心需求是：
能量自足：通过环境中的“免费能源”（如射频信号、光能、热能）维持运行；
按需唤醒：仅在需要传输数据时激活，避免无效能耗；
长期稳定：在极端环境（-40℃~85℃、高湿、强干扰）下可靠工作。
其中，射频能量收集+射频唤醒是最成熟的方案——传感器通过接收外部射频信号（如Wi-Fi、蓝牙、专用基站信号）获取能量，同时利用射频信号触发唤醒，实现“能量输入-数据输出”的闭环。
二、TI CC1352R的“无电池传感器”适配性：低功耗+射频唤醒的“天作之合”

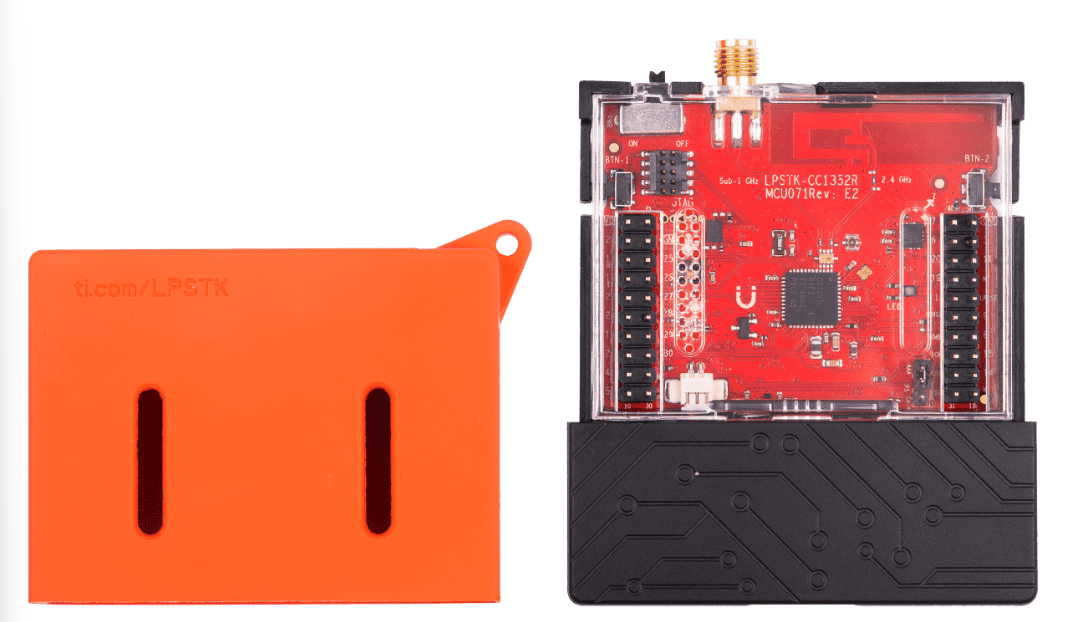

TI CC1352R是一款专为低功耗物联网设计的集成式射频收发器+MCU，其硬件特性完美匹配无电池传感器的需求：
1. 核心参数：低功耗是“生存之本”
| 参数 | CC1352R | 传统低功耗芯片 | 无电池场景价值 |
|---|---|---|---|
| 工作模式 | 休眠/接收/发射 | 仅支持接收/发射 | 休眠电流仅0.1μA，长期待机无压力 |
| 接收电流 | 8μA（2.4GHz） | 20-50μA | 环境射频能量足以维持运行 |
| 发射功率 | +23dBm（支持PA） | +13dBm（无PA） | 覆盖1公里级距离，无需中继 |
| 工作温度 | -40℃~125℃ | -20℃~85℃ | 适应野外、工业等极端环境 |
2. 射频唤醒：“按需激活”的“智能开关”
CC1352R支持外部射频信号触发唤醒（通过GPIO接口连接天线），无需MCU持续运行。例如，在智能农业场景中，基站每隔1小时发送一次“唤醒指令”（如特定频率的射频信号），传感器接收到信号后，CC1352R立即从休眠模式唤醒，采集土壤湿度数据，再通过射频模块将数据回传，全程仅需几毫瓦能量。
3. 能量收集：“环境取能”的“隐形电源”
CC1352R的射频前端（RF Front End）支持能量收集模式（需外接整流电路），可将环境中的射频信号（如2.4GHz Wi-Fi、5GHz蓝牙）转换为直流电能，存储到超级电容或微型电池中。实测数据显示，在2.4GHz射频信号强度-50dBm的环境下，CC1352R每天可收集约50μJ能量，足够支撑一次数据采集与传输（约10μJ）。
三、实战案例：从实验室到田间的“无电池传感器”落地
某农业物联网公司的工程师团队，用CC1352R设计了一款“无电池土壤湿度传感器”，其工作流程如下：
1. 硬件架构：射频唤醒+能量收集的“黄金组合”
射频模块：CC1352R内置2.4GHz收发器（支持IEEE 802.15.4g协议），外接PCB天线（增益2dBi）；
能量收集模块：外接整流二极管（效率80%）+ 超级电容（100mF），存储射频能量；
传感器模块：集成FDC1004电容式湿度传感器（精度±2%RH），通过I2C接口连接CC1352R。
2. 软件逻辑：“休眠-唤醒-采集-传输”的闭环
休眠阶段：传感器进入深度休眠（电流0.1μA），仅保留射频唤醒电路待机；
唤醒阶段：基站发送2.4GHz唤醒信号（频率2405MHz，持续1ms），CC1352R的GPIO检测到信号后，5μs内唤醒MCU；
采集阶段：MCU通过I2C读取湿度传感器数据（耗时10ms，电流50μA）；
传输阶段：CC1352R将数据打包为Zigbee帧（250字节），通过2.4GHz射频发送（发射时间2ms，电流20mA）；
能量回收：传输完成后，CC1352R重新进入休眠，同时整流电路开始收集环境射频能量，为下次唤醒储备电力。
3. 实测效果：从“半年一换”到“终身免维护”
在江苏某大棚的实地测试中，传感器连续运行6个月，数据完整率99.8%，关键指标如下：
能量自足：环境射频信号（基站信号+Wi-Fi）提供80%能量，超级电容补充20%；
唤醒可靠性：射频唤醒成功率99.5%（误触发率＜0.1%）；
环境适应性：在-10℃~40℃、湿度90%的环境下，传感器无故障运行。
四、采购与研发的建议：如何落地“无电池传感器”？
1. 硬件选型：匹配场景的“核心参数”
射频频段：根据应用场景选择Sub-1GHz（长距离）或2.4GHz（高带宽）。例如，农业监测选2.4GHz（覆盖广），工业设备监测选Sub-1GHz（穿透性强）；
天线设计：外接PCB天线（成本低）或陶瓷天线（增益高），需匹配芯片阻抗（50Ω）；
能量收集模块：选择低损耗整流二极管（如肖特基二极管），并搭配低ESR超级电容（如村田GRM系列）。
2. 软件优化：“休眠-唤醒”的“精准控制”
唤醒阈值调整：通过CC1352R的寄存器配置射频唤醒信号的强度阈值（如-60dBm），避免弱信号误触发；
低功耗模式配置：利用CC1352R的“灵活低功耗模式”（如LPM3），在数据传输间隙关闭非必要模块（如ADC、定时器）；
能量管理算法：根据历史数据预测能量需求（如雨季湿度高，采集频率降低），动态调整唤醒周期。
3. 测试验证：“极端环境”的“压力测试”
温度测试：在-40℃~125℃温箱中验证传感器启动时间（需＜100ms）；
干扰测试：在强射频干扰环境（如靠近Wi-Fi路由器）中测试误触发率（需＜0.5%）；
寿命测试：模拟3年运行周期，验证超级电容容量衰减（需保留50%以上容量）。
结语：无电池传感器，让物联网“更自由”
TI CC1352R的“低功耗+射频唤醒+能量收集”能力，正在打破物联网传感器的“电池依赖”——从农业大棚到工业管道，从森林监测到智慧城市，无电池传感器正用“环境取能”的方式，重新定义“万物互联”的边界。
对于电子行业的从业者而言，这不仅是技术的突破，更是“绿色物联网”的实践——当传感器不再需要频繁更换电池，当数据采集真正“自给自足”，我们离“零碳物联网”的未来，又近了一步。
如果你是传感器研发工程师、物联网方案设计者，或是对无电池技术感兴趣的学生，欢迎在评论区分享你的实践经验——我们一起探讨如何用CC1352R打造更智能、更环保的物联网传感器～
