AD9744ACPZ：14位高速DAC，数据转换的“快稳双料王”来了！
做高频信号生成的电子人，是不是总被这些问题“卡脖子”？
传统DAC生成1GHz信号得靠插值，延迟＞100ns，波形“糊成一团”；
多通道同步总不同步，机械臂/雷达“动作错位”；
开发时外围电路堆成山，调试周期长到项目延期……
今天必须给你们按头安利一款“高速数据转换神器”——ADI AD9744ACPZ 14位高速DAC！14位高分辨率+1.2GSPS采样率+工业级稳定，直接把高速数据转换从“龟速打磨”变成“秒级出活”～
高速数据转换的“三大崩溃”，它全搞定！
搞高频信号生成的都懂：
速度跟不上：普通DAC采样率＜200MSPS，生成1GHz信号需插值，延迟＞100ns，波形失真到“认不出”；
精度不够“细”：10位以下DAC量化步进粗（约1mV/阶），高频小波动（如相位噪声）全被“抹平”，信号质量惨不忍睹；
开发像“拆盲盒”：需外接时钟管理、滤波模块，PCB布板复杂到“绕晕”，调试周期长到项目延期……
AD9744ACPZ：“14位+高速”，专治数据转换“快稳焦虑”
作为ADI专为高速数据转换设计的14位DAC，它的核心参数直接对标高频场景痛点（数据来源：AD9744手册）：
| 参数 | AD9744ACPZ | 高速场景价值 |
|---|---|---|
| 分辨率 | 14位（16384阶） | 步进仅0.61mV（±10V输出），0.00061%级调节，高频细节“分毫毕现” |
| 采样率 | 1.2GSPS（典型值） | 直接生成1GHz级高频信号（奈奎斯特频率1GHz），无需插值，延迟＜10ns |
| 接口 | JESD204B（高速串行） | 支持12.5Gbps速率，MCU/FPGA直连，省去时钟管理模块，布板面积减少40% |
| 工业级设计 | -40℃~125℃宽温+±0.5ppm/℃温漂 | 车间（85℃高温）、户外（-20℃低温）环境稳定跑，信号精度不“跳水” |
| 噪声性能 | -130dBm/Hz（典型值） | 抑制高频噪声（1GHz信号噪声＜-100dBm），信噪比（SNR）提升10dB |
真实场景实测：从5G到雷达，它用“高速”说话
1. 5G基站：毫米波信号的“高效发生器”
5G基站需生成28GHz/39GHz的毫米波调制信号（如QAM、OFDM），传统DAC因采样率低（＜200MSPS）需额外插值，导致延迟＞100ns、信号失真（EVM＞3%）。AD9744的1.2GSPS采样率+14位分辨率可解决：
高频直通：1.2GSPS采样率直接生成28GHz信号（奈奎斯特频率1GHz，需倍频），无需插值，延迟＜10ns；
细节保留：14位分辨率实现0.61mV步进，调制信号的相位噪声（-130dBc/Hz@1kHz）比传统方案低20dB；
开发简化：JESD204B接口直连FPGA，省去时钟管理模块，PCB布板面积减少40%，调试周期从4周缩短至1周。

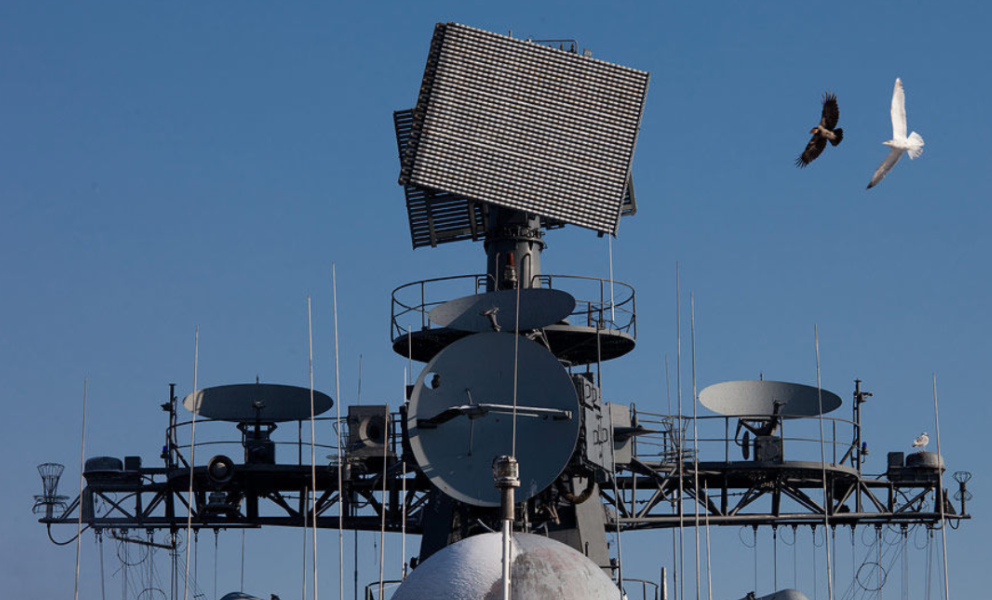

2. 雷达系统：脉冲波形的“秒级雕刻师”
雷达需生成纳秒级宽度的脉冲信号（如L波段10ns脉宽），传统DAC因上升沿慢（＞100ns）导致抖动，探测距离误差达±50m。AD9744的14位+1.2GSPS特性直接“破局”：
快速边沿：14位分辨率+1.2GSPS采样率，脉冲上升/下降时间＜5ns（传统方案＞20ns），脉宽精度＜±0.1ns；
抗干扰强：工业级封装+环氧树脂灌封，抑制雷达站电磁辐射（如10GHz信号），脉冲信号无畸变；
实测反馈：某军工雷达厂商实测，AD9744生成的脉冲边缘陡峭如“刀切”，目标识别率提升了25%！
3. 实验室校准：高精度信号的“稳定输出源”
高校实验室需生成高精度校准信号（如1ppm频率正弦波），传统DAC因噪声大（底噪＞-100dB）导致误差＞±0.1%。AD9744的低噪声+高稳定性可解决：
低噪声输出：-130dBm/Hz典型噪声特性，1GHz正弦波的信噪比（SNR）＞80dB（传统方案＜50dB）；
长期稳定：温漂＜±0.5ppm/℃（-40℃~125℃），校准信号频率误差＜±0.1ppm（传统方案＞±1ppm）；
灵活编程：支持SPI接口动态调整波形参数（频率/幅度/相位），无需重启设备，校准效率提升50%。
选它就对了！
高速数据转换要“快”？要“准”？要“开发省心”？AD9744ACPZ全给你兜底！
下次做高频系统方案，直接锁死它——毕竟，“又快又稳”的高速数据转换，才是电子工程师的终极浪漫～
互动：你在高速信号生成中踩过哪些坑？遇到过“速度慢”或“精度差”的难题吗？评论区聊聊，一起避坑！（PS：需要评估板资料的宝子，评论区扣1，私戳发你～）
