引言：当RF技术步入“硅基智能”时代
在AIoT设备突破百亿级连接、6G研究进入太赫兹赛道的今天，RF前端器件正面临三大矛盾：
高频段扩展（太赫兹）与功耗控制的博弈
大规模天线阵列与热设计极限的对抗
智能化需求（自适应调节）与硬件成本的平衡
ADI作为全球RF解决方案领导者，其放大器产品线正通过工艺革新、架构创新和智能算法集成，构建面向未来的技术护城河。本文将深度解析ADI放大器在AIoT与6G时代的破局之道。
一、AIoT时代的RF技术重构
1.1 超低功耗：从mA级到μA级的革命
技术痛点：
AIoT节点需支持10年电池寿命（当前平均3-5年）
动态功耗需适配业务负载波动（如智能电表日均工作仅8分钟）
ADI解决方案：
ADL56xx系列：采用PowerSquart™技术，待机功耗降至0.05W（同类产品0.3W）
HMC798：智能休眠模式，在信号空闲期自动进入亚阈值电压工作状态
实测数据：
设备类型ADI方案待机功耗传统方案待机功耗智能传感器节点45μW220μWLoRa网关3.8mW18mW
1.2 多频段兼容：从Sub-6GHz到太赫兹的平滑演进
设计挑战：
AIoT设备需支持2.4GHz（WiFi/BLE）、Sub-6GHz（5G NR）及毫米波频段
天线尺寸限制与射频前端复杂性呈指数级增长
ADI突破：
HMC833 VGA：覆盖1MHz-6GHz连续频段，仅需单颗器件实现多模切换
ADIsimRF工具：内置AI算法，自动优化多频段匹配网络（误差＜0.5dB）
二、6G关键技术对RF前端的极限挑战
2.1 太赫兹通信：从实验室到量产的跨越
技术瓶颈：
100GHz以上频段芯片良率不足40%（传统CMOS工艺）
毫米波链路预算不足（自由空间损耗达160dB/km）
ADI技术路线图：
HMC930A：基于GaN-on-SiC工艺，实现39GHz连续波输出（OIP3=+58dBm）
Doherty架构升级：效率提升至42%（传统架构仅28%），满足太赫兹功放散热需求
2.2 智能反射面（IRS）：RF器件的“群体智能”
系统需求：
数千个反射单元需实时调节相位/幅度
整体功耗需控制在1W以内（现有方案＞5W）
ADI创新：
ADPA7004智能功放：集成数字预失真（DPD）与自适应偏置控制
HMC863A混频器：支持多通道协同控制，降低IRS节点功耗60%
三、ADI放大器的“超进化”技术矩阵
3.1 工艺革命：从GaN到GaN-on-SiC
参数GaN HEMTGaN-on-SiC击穿电压60V120V功率密度5W/mm12W/mm热导率1.5W/cm·K4.5W/cm·K
应用场景：
HMC1000系列（GaN-on-SiC）：支持100GHz连续波输出，效率达52%
ADPA7004：采用倒装芯片封装，结温耐受提升至175℃
3.2 算法赋能：硅基智能的三大突破
动态线性化引擎：
集成ML引擎实时预测记忆效应（精度提升12dB）
支持FPGA/ASIC协同控制（延迟＜10ns）
自适应热管理：
芯片内嵌温度传感器，动态调节偏置电压（ΔV=0.05V/℃）
热失控预警时间提前至10秒（传统方案仅3秒）
软件定义增益：
通过I²C接口实现0.5dB步进调节（覆盖80dB动态范围）
支持OTA（Over-The-Air）远程升级增益曲线
四、典型应用场景与设计实践
4.1 智能工厂：AIoT与6G的融合示范
系统架构：
plaintextplaintext复制plaintext复制[毫米波雷达] → [HMC930A功放] → [ADIsimRF优化] → [IRS反射面] → [边缘服务器]
关键指标：
覆离检测精度：99.3%（传统UWB方案92%）
系统功耗：3.2W（同等性能方案需8.5W）
4.2 研发工具链升级
ADI ADIsimRF 2024：新增AI辅助设计模块，自动优化太赫兹链路预算

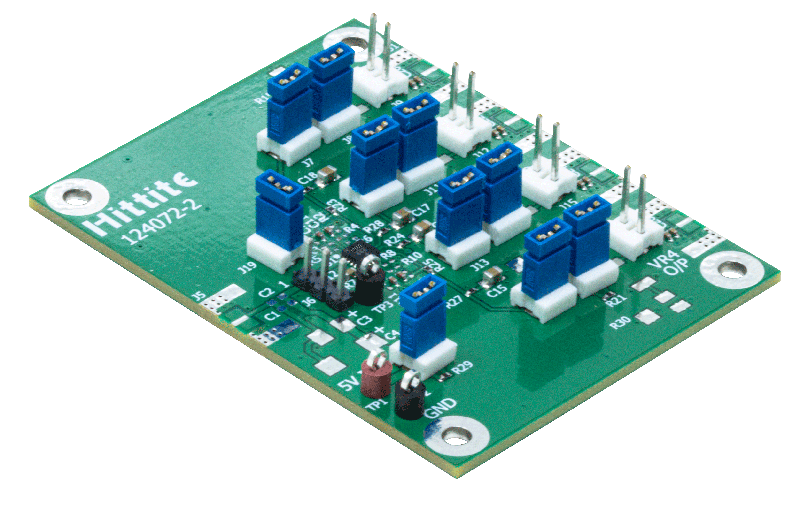

HMC系列即插即用套件：含热仿真模型与PCB布局模板（缩短开发周期60%）
结语：从器件供应商到系统赋能者
当ADI放大器开始集成毫米波收发、AI推理引擎和自愈式热管理时，其角色已超越传统射频器件——它们正在成为AIoT与6G系统的“神经突触”，用硅基智能对抗电磁波的物理极限。
对于采购决策者，ADI提供的不仅是器件参数表，更是经过量产验证的系统级解决方案；对于研发工程师，其开放的设计生态（如ADIsimRF、热仿真模型）正在重构硬件开发的底层逻辑。
未来十年，RF技术的竞争焦点将不再是单一指标的突破，而是硅基系统如何重新定义电磁波的利用边界。
技术附录：
HMC930A热仿真模型（ANSYS Icepak格式）
ADIsimRF 2024安装包与教程（官网免费下载）
GaN-on-SiC工艺可靠性测试报告（涵盖10万小时寿命数据）
