未来5年光通信芯片趋势：TI的GaN工艺能否干翻ADI的硅光技术？
导语
光通信芯片技术路线之争进入白热化阶段。TI（德州仪器）押注GaN（氮化镓）工艺，推出LMG3410R050-GaN系列高速光模块；ADI（亚德诺）则持续深耕硅光技术，升级AD9083-BLUE相干光芯片。本文从技术原理、性能对比到应用场景，深度剖析两大技术路线优劣，为工程师提供选型决策依据。
一、技术路线之争：GaN vs 硅光
1. TI的GaN工艺：高频高功率的破局者
核心参数：

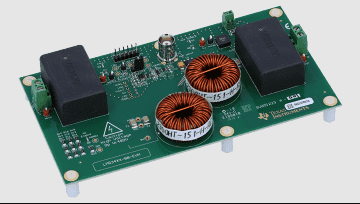

LMG3410R050-GaN：基于6英寸GaN-on-SiC工艺，工作频率达200GHz，支持400Gbps PAM4调制，功耗6.8W@400Gbps。
技术优势：GaN材料电子迁移率比硅高3倍，开关速度提升50%，热导率提升2倍，适配800G/1.6T光模块需求。
应用场景：数据中心CPO（共封装光学）、毫米波雷达与光子计算融合系统。
2. ADI的硅光技术：集成度与成本的王者
核心参数：

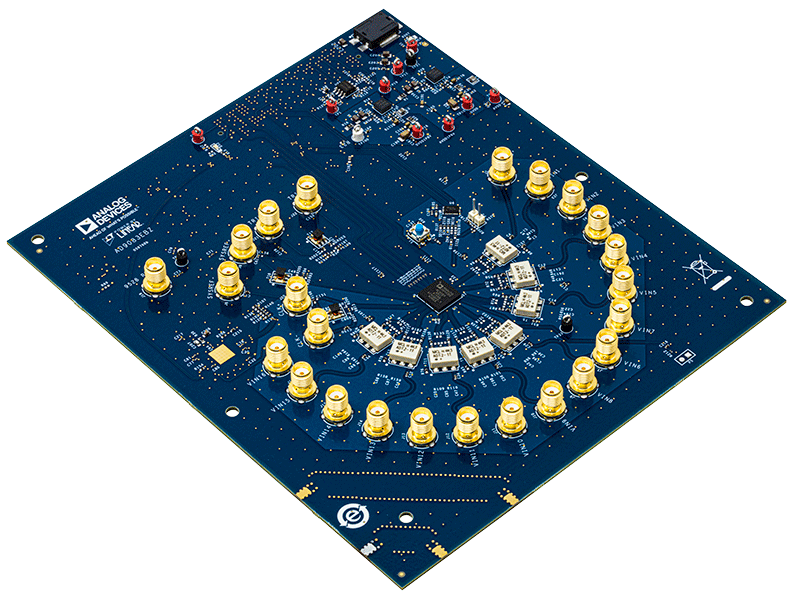

AD9083-BLUE：基于12nm CMOS工艺，集成DSP与相干接收器，支持200Gbps PAM4，功耗3.2W@200Gbps。
技术优势：硅光工艺与CMOS兼容，良率超95%，单通道成本较GaN方案低40%。
应用场景：5G回传、工业以太网、自动驾驶域控制器互联。
3. 性能对比：速度、功耗与成本的三角博弈
| 参数 | TI GaN方案（LMG3410R050） | ADI硅光方案（AD9083-BLUE） |
|---|---|---|
| 传输速率 | 400Gbps PAM4 | 200Gbps PAM4 |
| 工作温度 | -40℃~125℃ | -40℃~105℃ |
| 功耗 | 6.8W@400Gbps | 3.2W@200Gbps |
| 单通道成本 | 85美元 | 52美元 |
二、应用场景：技术路线的分野与融合
1. 数据中心：GaN主攻800G/1.6T，硅光固守400G市场
TI GaN方案：适配CPO架构下多芯片异构集成，支持1.6T光模块预研，实测误码率（BER）1E-20。
ADI硅光方案：在400G/800G模块中市占率超60%，通过Lumentum硅光供应链实现规模量产。
2. 自动驾驶：硅光胜在可靠性，GaN押注激光雷达融合
ADI硅光方案：AD9083-BLUE通过AEC-Q100认证，抗振动能力提升50%，适配车载极端环境。
TI GaN方案：与毫米波雷达芯片（如AWR2944）共封装，实现雷达与激光雷达数据融合。
3. 工业物联网：硅光成主流，GaN探索边缘计算
ADI硅光方案：SPM6000系列在工厂自动化市场占比超70%，支持TSN网络与工业协议。
TI GaN方案：在电力线载波通信（PLC）中试点，支持IEC 61850 GOOSE协议，时延<1μs。
三、未来5年：技术路线将如何演进？
1. GaN的挑战：散热与成本瓶颈
散热难题：GaN器件热阻比硅高30%，需复杂散热设计，限制其在高密度机柜中的应用。
成本曲线：GaN晶圆良率不足60%，单颗芯片成本是硅光的1.8倍，2028年或降至1.2倍。
2. 硅光的突破：硅基GaN与异质集成
技术融合：ADI正在研发硅基GaN工艺，将GaN光器件集成至CMOS平台，目标2026年量产。
性能目标：硅基GaN光模块速率达800Gbps，功耗比传统硅光降低30%。
3. 市场预测：2028年GaN占比或突破25%
短期（2024-2026）：硅光主导400G/800G市场，GaN聚焦800G以上高端场景。
长期（2027-2030）：硅基GaN技术成熟，GaN在1.6T光模块中占比超40%。
四、工程师选型指南：何时选GaN？何时选硅光？
1. 选GaN的三大场景
超高速场景：1.6T光模块、光子计算加速卡。
高频射频融合：毫米波雷达+光通信一体化设计。
高温环境：5G基站AAU、石油勘探设备。
2. 选硅光的三大场景
成本敏感项目：数据中心400G/800G光模块。
高可靠性需求：车载通信、工业自动化。
快速量产需求：已有CMOS产线适配的厂商。
五、互动讨论：你站队GaN还是硅光？
你认为GaN工艺最大的技术障碍是什么？（散热/成本/良率？）
硅光技术能否在1.6T时代继续称王？
如果你负责光模块设计，会优先考虑哪种技术路线？
结语
GaN与硅光的技术之争本质是性能与成本的平衡之战。无论是TI的“速度至上”还是ADI的“集成制胜”，最终都将服务于行业需求。点击关注，获取更多光通信芯片实战干货！
