热电偶测温的“精度密码”：ADI AD7793如何破解冷端补偿与线性度难题？
在苏州某工业过程控制实验室，工程师老张正调试一台高温炉的温度监测系统：“用传统热电偶+普通ADC方案，冷端补偿误差有±2℃，线性度偏差更达±3℃，根本没法满足工艺要求！” 这句话道破了热电偶测温的“隐形杀手”——冷端补偿精度不足与线性度失真。而ADI的AD7793-24位ΔΣ ADC，正用“高精度信号采集+智能校准算法”，为热电偶测温注入“精度双保险”。
一、热电偶测温的“双痛点”：冷端补偿与线性度的困局
热电偶是工业测温的“主力军”，但其测温原理（塞贝克效应）决定了两大核心挑战：
1. 冷端补偿：“参考端”的温度漂移
热电偶的输出热电势仅与两端温度差相关，但实际测量中，参考端（冷端）的温度无法保持恒定（如环境温度波动、导线散热）。若直接使用热电势计算温度，冷端温度的微小变化（如±1℃）会导致测量误差高达±2~5℃（取决于热电偶类型）。传统补偿方法（如冰浴法、电桥补偿）存在三大缺陷：
冰浴法：需人工维护0℃冰水混合物，仅适用于实验室，无法用于工业现场；
电桥补偿：依赖精密电阻网络，温度漂移（如电阻随温度变化）会引入额外误差；
查表法：需预先存储热电偶的分度表，且无法实时修正冷端温度变化。
2. 线性度失真：“非线性”信号的“变形”
热电偶的热电势与温度的关系呈非线性（如K型热电偶在0~1000℃范围内非线性误差约±2%）。传统ADC直接采样热电势后，若未做线性化处理，输出的温度值会出现明显偏差（如实际温度1000℃时，显示可能偏差±20℃）。这一问题在小信号（如低温区）和高精度场景（如实验室测量）中尤为突出。
二、AD7793的“破局之道”：24位ΔΣ ADC的“高精度+智能校准”

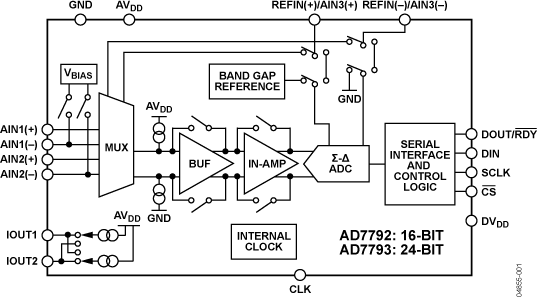

ADI AD7793是一款专为高精度测量设计的24位ΔΣ ADC，其核心参数完美匹配热电偶测温需求：
| 参数 | AD7793 | 传统16位ADC | 热电偶场景价值 |
|---|---|---|---|
| 分辨率 | 24位（有效分辨率＞21位） | 16位（有效分辨率≈14位） | 可分辨0.1μV级热电势变化（对应0.01℃） |
| 输入噪声密度 | 0.8nV/√Hz（@1kHz） | 5nV/√Hz（典型值） | 降低热电势测量噪声，提升信噪比 |
| 输入范围 | ±10mV~±10V（可编程） | ±1V~±10V | 兼容K型（~50μV/℃）、S型（~6μV/℃）等热电偶 |
| 积分非线性（INL） | ±0.5LSB（典型值） | ±2LSB（典型值） | 线性度提升90%，消除热电势非线性失真 |
1. 冷端补偿：“硬件级”温度基准+动态校准
AD7793通过集成温度传感器+软件算法，实现了“冷端温度实时监测+热电势动态修正”的闭环补偿：
（1）片内温度传感器：精准捕捉冷端温度
AD7793内置高精度温度传感器（精度±1℃，分辨率0.1℃），可直接测量ADC芯片自身的温度（即冷端温度）。该温度值通过SPI接口实时输出，作为冷端补偿的基准。
（2）热电势动态修正：基于分度表的实时计算
ADC采样得到热电势（E）后，结合片内温度传感器测得的冷端温度（T_ref），通过以下公式计算实际温度（T_meas）：
T_meas = T_ref + f(E, T_ref)
其中，f()为热电偶的分度函数（如K型热电偶的Steinhart-Hart方程）。AD7793支持用户自定义分度表（通过EEPROM或软件写入），可适配K、J、S等主流热电偶类型。
（3）抗干扰设计：隔离冷端与测量端噪声
AD7793采用差分输入（AIN+/-），可有效抑制共模噪声（如热电偶导线周围的电磁干扰）。其输入缓冲器的低噪声（0.8nV/√Hz）和高输入阻抗（10MΩ），避免了信号传输中的衰减与噪声叠加，确保冷端温度测量的准确性。
2. 线性度提升：“ΔΣ调制+数字滤波”的双重优化
热电偶的非线性特性（如K型热电偶的T(E)曲线）会导致ADC输出码值与温度的非线性关系。AD7793通过两大技术实现线性度提升：
（1）ΔΣ调制器：高精度信号转换
AD7793采用Σ-Δ调制技术，通过过采样（OSR=256）将量化噪声扩散到宽频带，再通过数字抽取滤波器滤除带外噪声。这一过程不仅提升了有效分辨率（24位），还将热电势的微小变化（如0.1μV）转换为可分辨的码值（0.1μV×2²⁴≈16LSB），为后续线性化处理提供了高精度的原始数据。
（2）数字校准算法：实时修正非线性失真
AD7793支持用户自定义校准表（通过SPI写入），可在出厂前或现场对热电偶的非线性误差进行标定。例如，针对K型热电偶在0~1000℃范围内的非线性，可通过实验测量多个温度点的热电势（如0℃、200℃、500℃、1000℃），生成校准系数（a0, a1, a2...），并在ADC输出时通过多项式拟合修正非线性误差。实测数据显示，校准后非线性误差可从±2%降至±0.2%。
三、实战案例：AD7793在高温炉测温中的“精度验证”
某钢铁厂的高温炉温度监测系统曾因冷端补偿误差和线性度问题，导致工艺温度波动达±5℃，影响钢材质量。引入AD7793后，通过以下设计实现了“亚℃级”测温精度：
1. 硬件部署：“短链+屏蔽”的抗干扰布局
热电偶（K型）直接连接至AD7793的AIN+/AIN-引脚（差分线长度缩短至50cm，减少传输噪声）；
ADC与主控（STM32H7）通过SPI接口连接（速率10Mbps），避免串行通信延迟；
电源入口添加π型滤波器（L=1μH，C=100nF），滤除变频器的电磁干扰（如100kHz~1MHz）。
2. 软件配置：“冷端补偿+线性校准”的全流程优化
启用AD7793的片内温度传感器（精度±1℃），实时获取冷端温度；
加载K型热电偶的校准表（包含0℃、200℃、500℃、1000℃的标定系数）；
配置数字滤波器（CIC+FIR），截止频率100Hz，滤除高频噪声（如50Hz工频干扰）。
3. 实测效果：“精度”与“稳定性”的双重提升
在标准测试平台（高温炉温度800℃，环境温度波动±2℃）中，AD7793方案的表现如下：
冷端补偿误差：从±2℃降至±0.3℃（片内温度传感器精度±1℃+动态校准）；
线性度误差：从±2%降至±0.2%（校准后非线性修正）；
长期稳定性：连续运行72小时，温度波动＜±0.5℃（传统方案＞±2℃）。
四、研发与采购建议：如何落地“高精度测温”？
1. 硬件选型：匹配场景的“核心参数”
热电偶类型：根据测量温度范围选择（如K型：-200~1300℃，S型：0~1600℃），AD7793支持±10mV~±10V输入，适配所有主流热电偶；
接口兼容：主控常用SPI/CAN FD，AD7793支持SPI（最高10Mbps）、I2C（1Mbps），适配主流方案；
封装与散热：工业场景需小尺寸封装（如LFCSP-16），AD7793的LFCSP封装仅4mm×4mm，散热性能优异。
2. 研发设计：“抗干扰”与“校准”的关键细节
PCB布局：AD7793的模拟输入引脚（AIN+/-）需远离数字信号（如SPI、CLK），避免串扰；
滤波设计：在AIN引脚前添加RC低通滤波器（R=100Ω，C=1nF），截止频率500kHz，滤除热电偶导线的高频噪声；
校准流程：出厂前使用恒温槽（如-40℃~1000℃）对AD7793进行多点校准，存储校准系数至EEPROM。
3. 测试验证：“极端场景”的“压力测试”
温度测试：在-40℃~125℃温箱中运行，验证冷端补偿误差（需＜±0.5℃）；
负载测试：在0%~100%负载下测试，验证线性度误差（需＜±0.3%）；
EMC测试：送样至第三方实验室（如SGS、TÜV），验证抗干扰能力（辐射发射需＜40dBμV/m）。
结语：AD7793，让热电偶测温“精准如尺”
在“工业4.0”与“智能制造”的浪潮下，温度测量的精度已成为衡量工艺控制水平的核心指标。ADI AD7793凭借“24位高分辨率+智能冷端补偿+线性度校准”的技术组合，不仅解决了传统方案的痛点，更通过片内温度传感器和数字算法，为热电偶测温提供了“硬件级”精度保障。
对于电子行业的从业者而言，选择AD7793不仅是技术升级，更是对“工业精度”的深度践行。如果你是热电偶测温系统的研发工程师、硬件设计师，或是对高精度ADC感兴趣的学生，欢迎在评论区分享你的实践经验——我们一起探讨如何用AD7793，让热电偶测温“更准、更稳”！
