当芯片温度每升高10℃,其可靠性就会降低50%!在电子设备日益小型化的今天,散热设计已成为硬件工程师必须掌握的核心技能。本文将揭秘5个经过验证的实用散热技巧,让你的芯片告别"过热降频",稳定高效运行!
一、散热设计为何如此重要?
现代芯片的集成度越来越高,功耗却越来越大。以最新7nm工艺的处理器为例:
工作功耗可达20-30W
热流密度超过100W/cm²
结温每升高1℃,寿命降低约2%
散热不良的后果:
性能降频(处理器自动降速)
可靠性下降(焊点疲劳/器件老化)
系统稳定性问题(随机重启/数据错误)
二、5大实用散热技巧
技巧1:热界面材料(TIM)的正确选择
问题:芯片与散热器之间存在微小间隙,导致热阻增加
解决方案:
导热硅脂:适用于普通场景,导热系数1-5W/m·K
导热垫片:适合批量生产,压缩率10-30%
相变材料:高频应用首选,自动填补空隙
实测数据:
使用优质导热硅脂可降低热阻0.5-1℃/W
错误涂抹方式(如厚度不均)会导致散热效率下降30%

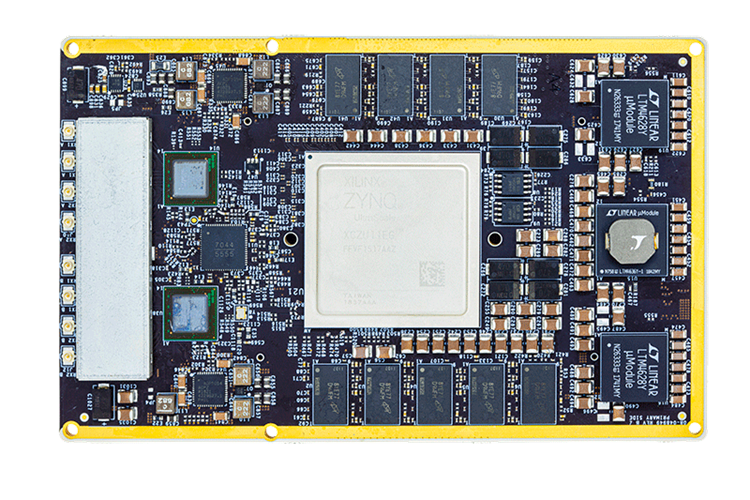

技巧2:PCB布局的散热优化
关键点:
过孔阵列:在芯片下方布置4-6个过孔,形成热通道
铜箔面积:增加GND层铜箔面积可提升散热能力
走线宽度:电源走线宽度=电流(A)/电流密度(A/mm²)
设计示例:
4层PCB设计中,第二层和第三层全铜作为散热层
关键芯片周围预留≥2mm散热空间
技巧3:散热器的科学选型
计算公式:
markdownmarkdown复制散热器热阻(Rsa) = (Tj - Ta)/Pd - Rjc - Rcs
其中:
Tj: 结温(℃)
Ta: 环境温度(℃)
Pd: 芯片功耗(W)
选型要点:
自然冷却:选择高翅片密度散热器
强制风冷:考虑风扇风量和噪音平衡
液冷方案:适用于>50W的高功耗场景
技巧4:气流通道的优化设计
常见错误:
散热器挡住机箱进风口
风扇安装方向错误导致气流短路
解决方案:
建立"进风→散热→出风"的完整气流路径
使用CFD仿真软件优化风道设计
多风扇系统采用交错布局避免"风墙效应"
技巧5:温度监测与动态调频
实现方法:
在芯片结温附近布置NTC热敏电阻
通过PWM控制风扇转速
动态降频保护机制
进阶方案:
使用TI的TMP102等数字温度传感器
结合MCU实现智能温控算法
三、散热设计检查清单
是否计算了芯片的热阻网络?
PCB是否预留了足够的散热空间?
散热器选型是否匹配功耗需求?
气流通道是否畅通无阻?
是否有温度监测和保护机制?
四、典型应用案例
案例1:树莓派散热改造
问题:满载时CPU温度达85℃
解决方案:添加散热片+风扇,温度降至60℃
案例2:工业控制器设计
问题:长期运行导致焊点疲劳
解决方案:采用均温板+强制风冷,寿命提升3倍
五、未来散热技术趋势
微流体冷却:在芯片内部集成微通道
热电制冷:主动制冷技术
相变材料:储能式散热方案
石墨烯散热膜:超高导热系数(>1000W/m·K)
结语
散热设计不是"事后补救",而是需要从芯片选型阶段就开始考虑的系统工程。掌握这5大实用技巧,你的设计将更加可靠稳定。记住:好的散热设计,能让芯片性能发挥到极致!
