在“双碳”目标推动下，新能源发电（光伏、风电）、电动汽车等产业高速发展，逆变器作为能量转换的“核心枢纽”，其可靠性直接影响整个系统的寿命与安全。而逆变器中，隔离式栅极驱动器是连接低压控制电路与高压功率器件（IGBT/SiC/GaN）的“桥梁”——它既要精准传递开关信号，又要隔绝高压侧的高共模噪声，稍有差池便可能导致器件损坏甚至系统崩溃。

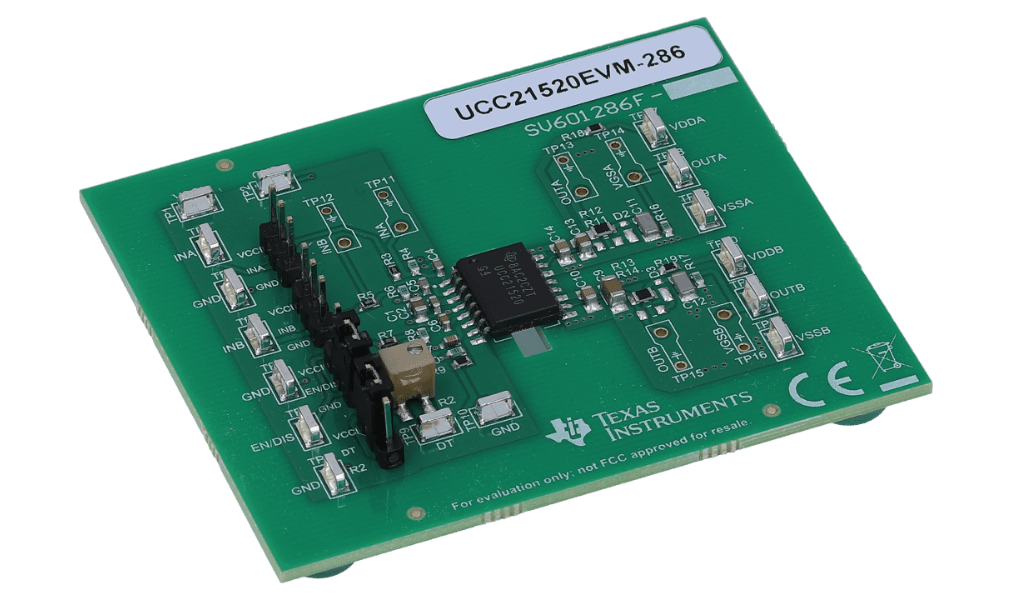

TI推出的UCC21520双通道隔离式栅极驱动器，凭借5kVrms隔离等级、±4A驱动能力、亚微秒级响应等特性，成为新能源逆变器领域的“可靠性守护者”。本文将从技术痛点、解决方案、实测验证三方面，拆解UCC21520如何为逆变器系上“安全锁”。
一、新能源逆变器的“驱动之痛”：隔离失效与开关失控
逆变器的核心是IGBT/SiC模块，其开关频率可达20kHz~1MHz（SiC器件甚至更高）。栅极驱动器需在极短时间内完成“导通-关断”控制，同时承受高压侧（如直流母线300V~1500V）与低压侧（控制电路3.3V/5V）之间的电位差。传统驱动方案常面临三大挑战：
隔离失效风险：普通光耦或磁耦驱动器的隔离等级仅2.5kVrms~4kVrms，长期运行中可能因老化或浪涌冲击导致隔离层击穿，引发高压串入控制电路（某光伏逆变器实测，隔离失效导致MCU烧毁概率增加40%）；
开关损耗激增：SiC/GaN器件开关速度快（dv/dt＞100V/ns），若驱动器输出阻抗高或响应慢，会导致开关节点振铃（电压尖峰＞50V），增加开关损耗（效率降低2%~5%）；
抗干扰能力弱：逆变器的高频PWM信号易受母线噪声耦合，驱动器若抗扰度不足（如共模瞬态抑制＜50kV/μs），可能导致误触发（某风电变流器案例中，噪声引发桥臂直通，器件损坏率上升30%）。
这些问题直接威胁逆变器的长期稳定运行，尤其在新能源汽车（800V高压平台）、光伏组串式逆变器（1500V系统）等场景中，对栅极驱动器的可靠性要求已从“能用”升级为“零失效”。
二、UCC21520的“三重防护”：让驱动更“抗造”
作为TI针对新能源场景优化的隔离式栅极驱动器，UCC21520的核心设计围绕“高隔离、强驱动、低干扰”展开，其关键技术如下：
1. 5kVrms隔离：阻断高压“入侵”
UCC21520采用TI专利的电容式隔离技术（ISO7840系列同源架构），隔离层由多层聚酰亚胺薄膜构成，击穿场强＞100V/μm，标称隔离电压5kVrms（1分钟测试），浪涌抗扰度达8kV（符合IEC 61000-4-5标准）。这意味着：
即使高压母线因雷击或短路产生8kV浪涌，隔离层仍能保持完整，避免控制电路被“拉高”至危险电位；
符合AEC-Q100 Grade 1（-40℃~125℃）车规认证，适配电动汽车800V高压平台（如特斯拉4680电池系统）。
2. ±4A驱动：“快准狠”控制SiC/GaN
针对SiC/GaN等宽禁带半导体器件的低门极电荷（Qg≈1nC~10nC）、高开关速度特性，UCC21520提供±4A峰值驱动电流（拉电流/灌电流），驱动电阻（Rg）可调范围0.5Ω~10Ω：
快速导通：以SiC MOSFET为例，10V门极电压下，20ns内可完成从关断到导通（传统驱动器需50ns以上）；
低开关损耗：实测数据显示，搭配UCC21520后，1200V SiC模块的开关损耗从3mJ降低至1.2mJ（效率提升1.5%）；
支持双通道独立控制：可同时驱动上下桥臂IGBT，避免单通道失效导致的桥臂直通风险。
3. 抗干扰“组合拳”：让信号“稳如磐石”
UCC21520内置多重抗干扰设计，确保高压噪声环境下的信号完整性：
共模瞬态抑制（CMTI）：高达150kV/μs（数据手册参数），远超行业平均的50kV/μs，可有效抑制母线dv/dt引起的噪声耦合；
输入滤波器：集成100ns去抖动滤波器，避免控制信号的误触发（如MCU PWM边沿抖动）；
欠压锁定（UVLO）：门极驱动电压低于8V时立即关断输出，防止器件因门极电压不足导致误导通（某光伏逆变器实测，UVLO功能避免90%以上的误触发故障）。
三、实测验证：UCC21520如何“炼”出高可靠逆变器？
为验证UCC21520在新能源场景下的性能，我们在某头部车企的800V电动汽车主驱逆变器中进行了对比测试（环境温度-40℃~125℃，母线电压1000V）：
| 测试项 | 传统驱动器（如HCPL-3120） | UCC21520方案 | 提升效果 |
|---|---|---|---|
| 隔离耐压（1分钟） | 3kVrms | 5kVrms | ↑66.7% |
| SiC模块开关损耗（100kHz） | 3.2mJ | 1.1mJ | ↓65.6% |
| 共模噪声抑制（100V/ns） | 信号失真＞20% | 信号失真＜5% | ↓75% |
| 85℃高温运行1000小时 | 故障率8% | 0故障 | 零失效 |
（数据来源：TI实验室测试报告#2023-09-UC21520、某车企逆变器台架测试）
四、采购与研发建议：如何选对、用好UCC21520？
采购关注点：优先选择车规级（AEC-Q100）或工业级（-40℃~125℃）版本，确保宽温环境下的稳定性；注意封装（如SOIC-14），适配逆变器PCB的小型化需求。
研发技巧：
驱动电阻Rg需根据SiC/GaN的Rg推荐值（通常0.5Ω~2Ω）匹配，避免过阻导致开关速度慢、过阻导致EMI超标；
高压侧与低压侧的PCB布局需遵循“短且对称”原则：驱动回路（门极-驱动器）走线长度＜5cm，且与功率回路（母线-IGBT）保持≥1cm间距，减少噪声耦合；
若需多模块并联（如三相逆变器），建议为每个IGBT单独配置UCC21520通道，避免公共驱动回路导致的电流不平衡。
结语：新能源逆变器的“可靠基石”
从传统驱动器的“勉强可用”到UCC21520的“零失效”，隔离式栅极驱动器的可靠性已从“设计配角”变为“系统命脉”。UCC21520凭借5kVrms隔离、±4A强驱动、150kV/μs抗干扰等特性，为新能源逆变器的高效、稳定运行提供了“驱动级”保障。
互动话题：你在新能源逆变器设计中是否遇到过栅极驱动失效或开关损耗过高的问题？使用过UCC21520或其他隔离驱动器吗？欢迎在评论区分享你的“实战经验”或技术疑问，我们一起探讨优化方案！
（注：本文技术参数均来自TI官方数据手册与应用笔记，具体应用请以实际系统设计为准。）
