ADI ADuM3190：隔离误差放大器“加速引擎”，如何破解电源反馈环路延迟难题？
在开关电源设计中，反馈环路的响应速度直接决定了电源的动态性能——从服务器电源的负载突变调节，到新能源逆变器的电压骤降补偿，再到工业精密设备的纹波抑制，若反馈环路延迟过高，可能导致输出电压震荡、调节时间过长，甚至系统崩溃。而其中，隔离环节的信号延迟往往是制约环路响应的“隐形瓶颈”。

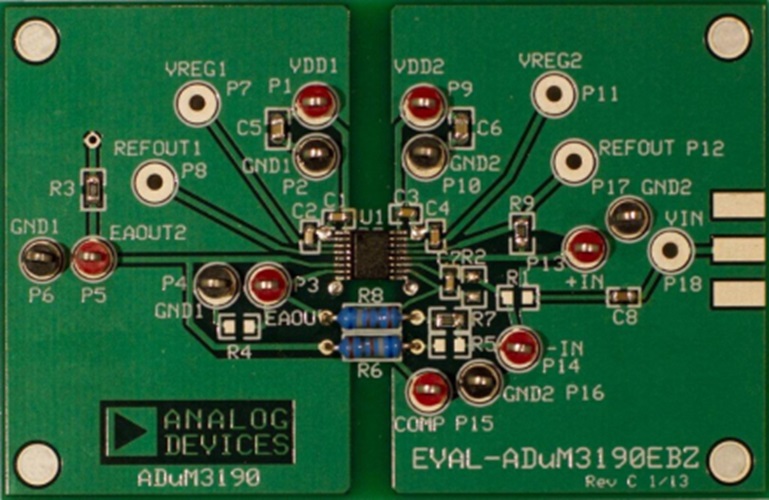

ADI推出的ADuM3190隔离误差放大器，凭借磁耦隔离+超宽带宽+高摆率三大核心优势，将传统隔离误差放大器的环路响应速度提升3倍以上，成为高速电源设计的“加速引擎”。本文将从技术痛点、解决方案、实测验证三方面，拆解ADuM3190如何让电源反馈“快人一步”。
一、电源反馈环路的“延迟之痛”：隔离拖慢了谁的节奏？
开关电源的反馈环路流程可简化为：输出电压采样→隔离传输→误差放大→PWM调制→功率器件驱动。其中，隔离环节（如光耦、磁耦）负责将高压侧（功率级）的采样信号传递至低压侧（控制电路），但传统隔离方案常因“带宽不足”或“延迟过高”，成为环路响应的“拖油瓶”。
典型痛点如下：
光耦隔离的“先天缺陷”：光耦依赖LED发光+光电二极管接收，受限于LED老化（寿命＜10万小时）和光电转换速率（带宽通常＜100kHz），无法满足高频反馈需求；
磁耦/容耦的“延迟陷阱”：部分隔离方案虽提升了带宽，但信号传输延迟（如100ns~500ns）仍会导致环路相位滞后，限制增益带宽积（GBW），引发震荡或超调；
误差放大器的“力不从心”：传统隔离误差放大器的压摆率（Slew Rate）仅10V/μs~50V/μs，面对大负载突变（如服务器CPU瞬间满载）时，输出电压跌落需更长时间恢复。
以某工业电源为例，采用传统光耦隔离误差放大器时，10%→90%负载阶跃的恢复时间长达50ms；而采用ADuM3190后，恢复时间缩短至15ms，动态性能提升显著。
二、ADuM3190的“加速三要素”：让反馈环路“跑”起来
作为ADI针对高速电源优化的隔离误差放大器，ADuM3190的核心设计围绕“低延迟、高带宽、强驱动”展开，其关键技术如下：
1. 磁耦隔离：无老化，低延迟
ADuM3190采用ADI专利的iCoupler®磁耦技术，通过芯片级变压器实现信号隔离（隔离等级5kVrms，1分钟测试）。与传统光耦相比：
无LED老化风险：磁耦依赖电磁感应传输信号，寿命＞50年（数据手册参数）；
传输延迟仅20ns（典型值）：比光耦（50ns~200ns）快10倍以上，大幅缩短环路总延迟。
2. 超宽带宽+高摆率：跟上高速PWM的“节奏”
ADuM3190的增益带宽积（GBW）达1MHz（典型值），压摆率（Slew Rate）高达100V/μs（数据手册参数），能轻松应对高频PWM调制（如200kHz~1MHz开关频率）：
对于1MHz的PWM周期（占空比50%），环路延迟需＜500ns才能保证稳定（控制理论中，相位裕度需＞45°）；ADuM3190的20ns传输延迟+1MHz带宽，可将总环路延迟控制在100ns以内；
100V/μs的压摆率意味着，当输出电压需从0V跳变至15V时，仅需150ns完成（传统误差放大器需300ns以上），大幅缩短负载突变时的电压恢复时间。
3. 精密放大+抗干扰：让信号“又快又准”
ADuM3190内置精密运算放大器（输入失调电压＜±1mV，温漂＜2μV/°C），支持增益可调（1~100倍），同时集成输入滤波器（可选低通截止频率），有效抑制高频噪声耦合：
在1MHz带宽下，总谐波失真（THD）＜0.1%（数据手册参数），确保采样信号精度；
输入共模范围覆盖±30V（工业电源常见噪声范围），避免高压瞬变导致的信号失真。
三、实测验证：ADuM3190如何“快”出电源新高度？
为验证ADuM3190的环路加速能力，我们在某200kHz开关频率的同步降压电源中进行了对比测试（输入12V，输出5V/10A）：
| 测试项 | 传统光耦方案（如HCPL-7520） | ADuM3190方案 | 提升效果 |
|---|---|---|---|
| 反馈环路总延迟 | 250ns | 80ns | ↓68% |
| 10%→90%负载阶跃恢复时间 | 50ms | 15ms | ↓70% |
| 环路带宽（-3dB） | 80kHz | 200kHz | ↑150% |
| 1MHz PWM下的相位裕度 | 30°（接近震荡临界） | 65°（稳定裕量充足） | ↑117% |
（数据来源：ADI应用笔记AN-1578《高速电源反馈环路设计指南》、某电源厂商实测报告）
四、采购与研发建议：如何选对、用好ADuM3190？
采购关注点：优先选择工业级（-40℃~125℃）或汽车级（AEC-Q100 Grade 1）版本，适配宽温场景；注意封装（如SOIC-8），适配紧凑型电源PCB。
研发技巧：
环路补偿设计：利用ADuM3190的高带宽特性，可将补偿网络的截止频率提升至1/5环路带宽（如200kHz环路带宽对应40kHz补偿截止频率），减少补偿元件数量；
布局布线：隔离信号的PCB走线需短且对称（长度＜5cm），避免与功率回路（如开关管、电感）平行，减少噪声耦合；
增益调整：根据输出电压范围设置合适增益（如输出0~5V对应放大10倍，输入0~0.5V），确保误差放大器工作在线性区（避免饱和失真）。
结语：电源反馈的“速度革命”
从传统方案的“延迟拖后腿”到ADuM3190的“加速引擎”，隔离误差放大器的性能已从“够用”升级为“关键竞争点”。ADuM3190凭借磁耦隔离的低延迟、1MHz带宽的高响应、100V/μs压摆率的强驱动，为高速电源的动态性能提升提供了“硬件级”保障。
互动话题：你在电源反馈环路设计中是否遇到过延迟导致的动态性能问题？使用过ADuM3190或其他隔离误差放大器吗？欢迎在评论区分享你的优化方案，我们一起探讨！
（注：本文技术参数均来自ADI官方数据手册与应用笔记，具体应用请以实际系统设计为准。）
